一、概述

　　1.范围

　　GB5013第6部分详述了橡皮绝缘电焊机电缆的技术要求。

　　每种电缆均应符合GB5013.1规定的相应要求和本部分的特殊要求。

　　2.引用标准

　　下列标准所包含的条文通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准均会被修订，使用本标准的各方应力求使用下列标准的*新版本。

　　GB/T2951.1-2008电缆绝缘和护套材料通用试验方法**部分：通用试验方法**节：厚度和外形尺寸测量-机械性能试验

　　GB/T2951.2-2008电缆绝缘和护套材料通用试验方法**部分：通用试验方法第2节：热老化试验方法

　　GB/T2951.5-2008电缆绝缘和护套材料通用试验方法第2部分：弹性体混合物试验方法，**节：耐臭氧试验-热延伸试验-浸矿物油试验

　　GB5013.1-2008额定电压450/750V及以下橡皮绝缘电缆**部分：一般要求

　　GB5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法

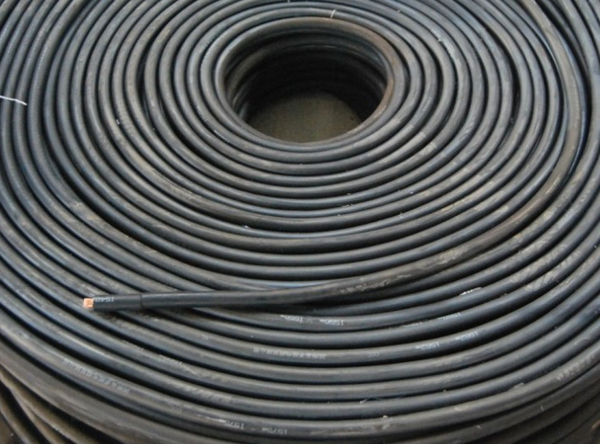

　　二、电焊机电缆

　　1.型号：

　　橡套电焊机电缆： 60245IEC81 (YH)

　　氯丁或其它相当的合成弹性体橡套电焊机电缆：60245IEC82 ( YHF)

　　2.额定电压：

　　因为这个类型的电缆专用于焊接，故额定电压不作规定。

　　3.结构：

　　　A导体：

　　　　芯数：1芯

　　　　导体应符合表1第2栏的要求。单线可以不镀锡或镀锡。

　　　B隔离层：

　　　　在导体周围应外加一层由合适材料制成的隔离层。

　　　C覆盖层：

　　　　导体和隔离层应由下列中的一种覆盖层保护。

　　　　　a.抗张强度*小为12MPa的SE3型橡胶混合物覆盖层，构成绝缘兼护套，其厚度应符合表1第3栏的规定值：

　　　　　b.SE4型氯丁或其他相当的合成弹性体混合物覆盖层，构成绝缘兼护套，其厚度应符合表1第3栏的规定值：

　　　　　c.由一层IE1型橡皮混合物绝缘、一层任选的织物带和一层SE4型氯丁或其他相.当的合成弹性体混合物护套组成的复合覆盖层，其总厚度应符合表1第3栏的规定值：复合覆盖层中的护套厚度应符合表1第4栏的规定值，如果绝缘不是挤包，则应至少由两层组成。

　　　　　d.外径：

　　　　　　平均外径应在表1第5栏和第6栏规定的上下限范围内。

　　4.试验

　　应以表2规定的检测与试验检查是否符合2.3的要求。

　　表1 60245IEC81 ( YH )和60245IEC82 ( YHF )型电缆的综合数据

　　表2 60245IEC81 ( YH )和60245IEC82 ( YHF )型电缆的试验
