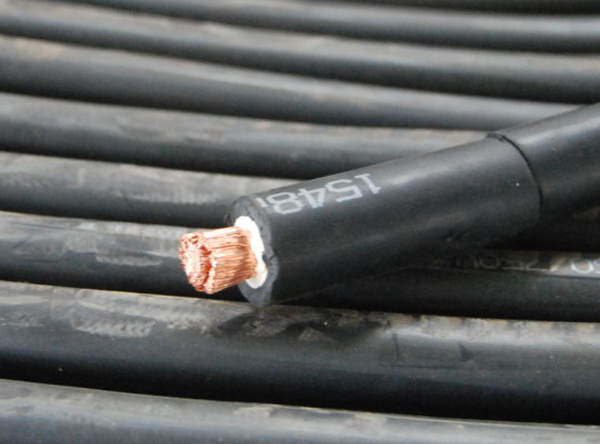

YH电焊机电缆线(焊50)1

源头厂家 技术创新 高性价比

厂家直供

资质齐全

免费指导

售后完善

  一、概述

  1.范围

  GB5013第6部分详述了橡皮绝缘电焊机电缆的技术要求。

  每种电缆均应符合GB5013.1规定的相应要求和本部分的特殊要求。

  2.引用标准

  下列标准所包含的条文通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效。所有标准均会被修订,使用本标准的各方应力求使用下列标准的*新版本。

  GB/T2951.1-2008电缆绝缘和护套材料通用试验方法**部分:通用试验方法**节:厚度和外形尺寸测量-机械性能试验

  GB/T2951.2-2008电缆绝缘和护套材料通用试验方法**部分:通用试验方法第2节:热老化试验方法

  GB/T2951.5-2008电缆绝缘和护套材料通用试验方法第2部分:弹性体混合物试验方法,**节:耐臭氧试验-热延伸试验-浸矿物油试验

  GB5013.1-2008额定电压450/750V及以下橡皮绝缘电缆**部分:一般要求

  GB5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分:试验方法


  二、电焊机电缆

  1.型号:

  橡套电焊机电缆: 60245IEC81 (YH)

  氯丁或其它相当的合成弹性体橡套电焊机电缆:60245IEC82 ( YHF)

  2.额定电压:

  因为这个类型的电缆专用于焊接,故额定电压不作规定。

  3.结构:

   A导体:

    芯数:1芯

    导体应符合表1第2栏的要求。单线可以不镀锡或镀锡。

   B隔离层:

    在导体周围应外加一层由合适材料制成的隔离层。

   C覆盖层:

    导体和隔离层应由下列中的一种覆盖层保护。

     a.抗张强度*小为12MPa的SE3型橡胶混合物覆盖层,构成绝缘兼护套,其厚度应符合表1第3栏的规定值:

     b.SE4型氯丁或其他相当的合成弹性体混合物覆盖层,构成绝缘兼护套,其厚度应符合表1第3栏的规定值:

     c.由一层IE1型橡皮混合物绝缘、一层任选的织物带和一层SE4型氯丁或其他相.当的合成弹性体混合物护套组成的复合覆盖层,其总厚度应符合表1第3栏的规定值:复合覆盖层中的护套厚度应符合表1第4栏的规定值,如果绝缘不是挤包,则应至少由两层组成。

     d.外径:

      平均外径应在表1第5栏和第6栏规定的上下限范围内。

  4.试验

  应以表2规定的检测与试验检查是否符合2.3的要求。


  表1 60245IEC81 ( YH )和60245IEC82 ( YHF )型电缆的综合数据

1

  表2 60245IEC81 ( YH )和60245IEC82 ( YHF )型电缆的试验

1477650185113218
