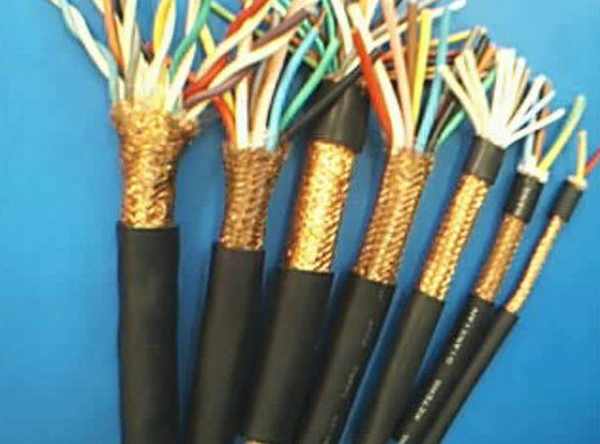

计算机电缆

计算机电缆

源头厂家 技术创新 高性价比

厂家直供

资质齐全

免费指导

售后完善

  执行标准:

  Q/HZY-007-2013 (等效采用英国 BS5038-86)

  用途:

  适用于发电、冶金、石化等工矿企业集散系统、电子计算机系统、自动化系统的信号传输及检测仪器、仪表等连接用多对屏蔽电缆。

  型号及名称

  表1

1

2


4

5

678

  注:

  ①低烟无卤阻燃电缆只要将型号中护套改为vD即可。

  ②低烟无卤阻燃电缆只要将型号中绝缘和护套改为E即可。

9





10


  例1.聚乙烯绝缘聚氯乙烯护套12对每单元二芯(二芯组)0.75mm2计算机电缆表示为:

  1 .铜丝编织分屏蔽(A类导体)DJYPV 12 x (2 x 0.75)A2.铜丝编织分屏蔽及总屏蔽(B类导体)DJYPVP12x(2x0.75)B

  3.铜丝编织总屏蔽(R类导体)DJYVP 12 x (2 x 0.75)R4.铜带分屏敝(B类导体)DJYP2V 12 x (2 x 0.75)B

  5.错/塑复合膜分屏蔽及总屏蔽(R类导体)DJYP3VP3 12x(2x0.75)R

  6.铜丝编织分屏蔽钢带铠装(A类导体)DJYPV22 12 x(2x0.75)

  7.铜丝分屏蔽及总屏蔽钢带铠装(B类导体)DJYPVP-22 12x(2x0.75)B

  8.铝/塑复合膜总屏蔽钢带铠装(A类导体)DJYVP3-22 12x(2x0.75)A

  例2.铜芯聚乙烯绝缘及聚氯乙烯护套10对每单元三

  芯(三芯组)导体为1.0mm2计算机电缆表示为:

  1.铜丝编织分屏蔽(B类导体)DJYPV10x(3x1.0)B

  2.铝/塑复合分屏蔽及总屏蔽(R类导体)DJYP3VP3 10x(3x 1.0)R

  3.铜带总屏蔽(A类导体)DJYVP210x(3x1.0)A

  4.铜丝编织分屏蔽钢带铠装(B类导体)DJYPV22 10x(3x 1.0)B

  主要技术指标

  表

11

  使用特性:

  ①额定电压:U0/U:300/500V

  ②长期允许的*高工作温度:交联聚乙烯绝缘90C聚乙烯绝缘70°C, F46绝缘2001。

  ③敷设时的*低环境温度:聚氯乙烯护套电缆应不低于OC,F46护套电缆应不低于-601。

  ④*小弯曲半径:无铠装层电缆应不小于电缆外径的6倍;有铠装层电缆应不小于电缆外径的12倍。

  电缆规格:

12

  交货长度

  无铠装电缆10对及以下1000米,10以上500米。

  有铠电缆8对及以下1000米,8对以上500米。

  允许50米以上的短线交货,数量不超过交货总量的6%,如有特殊要求供需双方可另行协商。



核心实力
应用范围
钢铁
电力
冶金
造船
电子
纺织
矿山
化工
